- Производитель:
- Артикул:99535946
- Доступно:9999 шт.

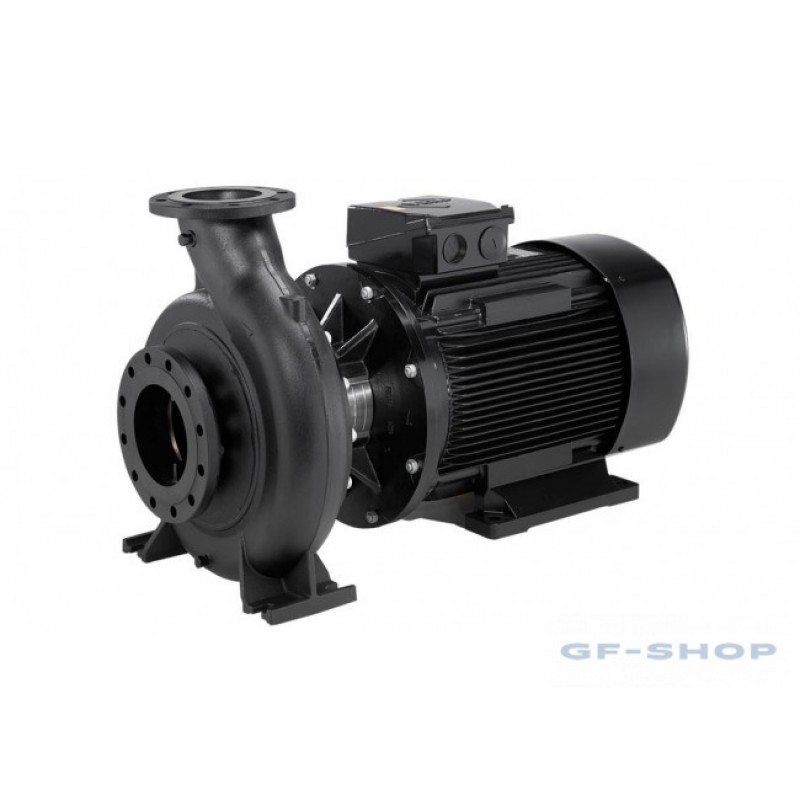

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением.
| Cos phi | 0.9 |
| Nominal impeller diameter | 200 |
| Вал | EN 1.4301AISI 304Stainless steel |
| Вес брутто, кг | 102 |
| Вес нетто, кг | 85 |
| Диаметр вала, мм | 24 |
| Допуски по рабочим характеристикам | ISO9906:2012 3B2 |
| Допустимая температура жидкости, °C | 20-25 .. 120 |
| Допустимое давление, бар | PN 16 |

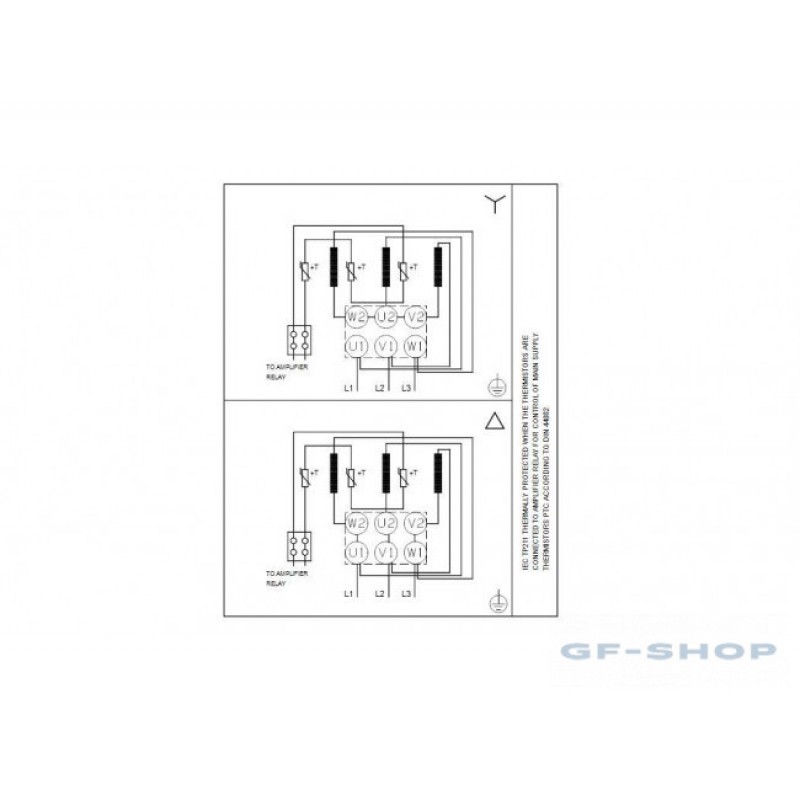

| Защита электродвигателя | PTC |
| Изнашиваемое кольцо | Brass |
| Класс изоляции (IEC 85) | F |
| Класс энергоэффективности | IE2 |
| Код материала | A |
| Код присоединения | F2 |
| Код резины | E |
| Код торцевого уплотнения вала | BQQE |
| Количество полюсов | 2 |
| Конструкция подшипника | Standard |
| Корпус насоса | ASTM class 35Чугун |
| Корпус насоса с ножками | Да |
| Максимальная температура окружающей среды, °C | 60 |
| Максимальное рабочее давление, бар | 16 |
| Материал корпуса | EN-GJL-250 |
| Материал рабочего колеса | Чугун |
| Минимальный индекс эффективности MEI ≥ | 0.65 |
| Монтажное обозначение по IEC 34-7 | IM B5 |
| Номер электродвигателя | 83K15222 |
| Номинальная мощность P2, кВт | 7.5 |
| Номинальная скорость, об/м | 2930 |
| Номинальное напряжение, В | 3 x 380-420D/660-725Y |
| Номинальный напор | 36.34 |
| Номинальный расход | 48.5³/ч |
| Номинальный ток, А | 14,4-13,2/8,35-7,60 |
| Объем поставки, м³ | 0.315³ |
| Опорный блок | N |
| Плотность, кг/м³ | 998.2 |
| Преобразователь частоты | Отсут. |
| Пусковой ток, А | 850-850 |
| Рабочая жидкость | Вода |
| Рабочее колесо, AISI/ASTM | ASTM class 30 |
| Рабочее колесо, EN/DIN | EN-GJL-200 |
| Размер всасывающего патрубка | DN 65 |
| Размер напорного патрубка | DN 40 |
| Скорость насоса, при которой расчитаны его характеристики | 2930 |
| Стандарт соединения труб | EN 1092-2 |
| Степень защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Текущий диаметр рабочего колеса, мм | 188 |
| Тип исполнения | A |
| Тип установки уплотнения | Одинарное |
| Частота питающей сети, Гц | 50 |
| Энергоэффективность | IE2 88,4% |
| Эффективность двигателя при 3/4 нагрузки, % | 88.8-88.8 |
| Эффективность электродвигателя при 1/2 нагрузки, % | 87.6-87.6 |
| Эффективность электродвигателя при полной нагрузке, % | 88.4-88.4 |
